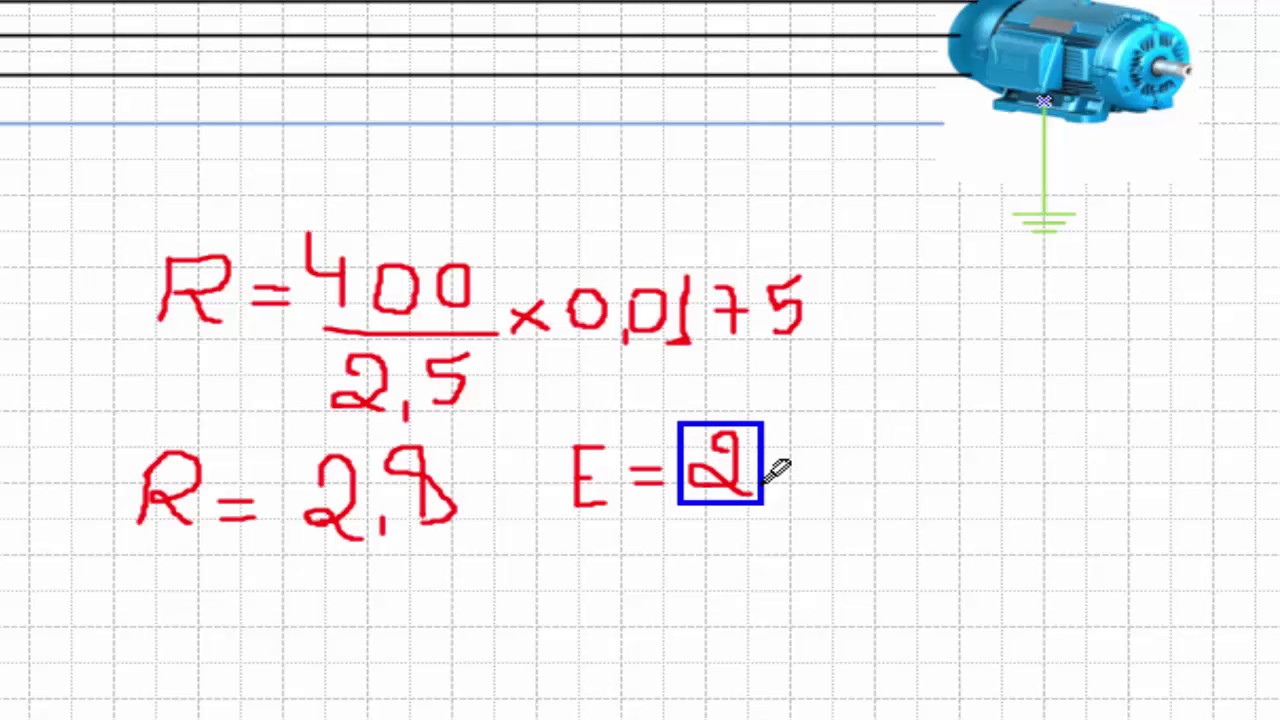

CIRCUITOS TRIFÁSICOS: Como Calcular QUEDA DE TENSÃO

A queda de tensão é um efeito causado pelo aumento da distância percorrida pela corrente elétrica em um circuito. Quanto maior for o comprimento do condutor maior será a queda de tensão, por isso um dimensionamento eficaz faz toda a diferença na hora de calcular.

Abaixo estão as quedas admissíveis para os sistemas:

Sistema monofásico 127V / Queda de tensão admissível 3%;
Sistema monofásico 220V / Queda de tensão admissível 3%;
Sistema trifásico 127/220V / Queda de tensão admissível 5%;
Sistema trifásico 220/380V / Queda de tensão admissível 5%.

QUEDA DE TENSÃO EM CIRCUITOS MONOFÁSICOS - youtube.com/watch?v=GjxQ09a2psc&t=2s

TABELA CARACTERÍSTICAS - google.com.br/url?sa=t&rct=j&q=&esrc=s&source=web&cd=8&cad=rja&uact=8&ved=0ahUKEwjrrufM94PUAhWBSiYKHXooCscQFghCMAc&url=http%3A%2F%2Ffiles.professor-valdir.webnode.com.br%2F200000028-a85c7a9563%2FTabela_resistividade.pdf&usg=AFQjCNHmsSwAiHK0RulLzxBB0m5LY8WIgg&sig2=A7aUYrI3DYb-4HrUy03rdw

O que é queda de tensão?
A queda de tensão é uma absorção de parte da tensão do circuito feita pelos condutores do próprio circuito. Se a origem do circuito em funcionamento a tensão é de 220 Volts e chega na carga apenas 213 Volts, isso quer dizer que os condutores absorveram 7 Volts, ou seja, existe uma queda de tensão de 7 Volts.

A tensão elétrica é um campo elétrico que flui nos condutores de um circuito, forçando os elétrons a se movimentarem. Porém uma parcela do campo elétrico é naturalmente absorvida pelos condutores, como se fosse um "pedágio" a ser pago, permitindo assim que o restante do campo elétrico chegue até as cargas.

Associe os condutores de um circuito a uma esponja e a tensão elétrica a água de uma torneira. A água da torneira atravessará a esponja até o ralo da pia, mas uma parte dela será absorvida pela esponja, assim como parte da tensão é absorvida pelos condutores de um circuito permitindo que o restante da tensão chegue até a carga.

CIRCUITOS TRIFÁSICOS: Como Calcular QUEDA DE TENSÃO
Fórmula para queda de tensão em circuito a 2 condutores
Esta fórmula é utilizada para circuitos monofásicos ou bifásicos sem neutro.

ΔU = 2IL( rcosθ + xsenθ )

Onde:

ΔU: queda de tensão do circuito em Volts
I: corrente solicitada pela pelo equipamento ou instalação
L: comprimento do circuito em km
r: resistência ôhmica dos cabos em Ω/km
x: reatância indutiva dos cabos em Ω/km
cosθ: cosseno do ângulo de fase (fator de potência) do equipamento ou instalação
senθ: seno do ângulo de fase do equipamento ou instalação
Repare que a fórmula indicada faz todo sentido, pois leva em consideração os parâmetros dos dois "atores" da queda de tensão, os condutores do circuito (resistência, reatância e comprimento) e a carga (corrente drenada e fator de potência).
Fórmula para queda de tensão em circuito a 3 condutores
Esta fórmula é utilizada para circuitos trifásicos ou trifásico a 4 fios equilibrado.

ΔU = √3IL( rcosθ + xsenθ )

A única diferença da fórmula de queda de tensão a 2 condutores e 3 condutores é a troca do fator 2 pelo fator √3.
Como utilizar essas fórmulas?
Você deverá ter acesso a tabela técnica dos cabos do fabricante, pois lá será disponibilizado todos os parâmetros elétricos necessários (resistências e reatâncias por quilômetro de cabo). De posse dessas informações e sabendo qual a carga que deverá ser alimentada e as condições da instalação, basta aplicar a fórmula.

As vezes alguns fabricantes disponibilizam tabelas de queda de tensão para um ou dois valores de fator de potência. Com as fórmulas mostradas anteriormente, você consegue calcular a queda de tensão para qualquer situação.

A partir de uma tabela de um fabricante que disponibilizou na internet os valores dos parâmetros elétricos dos cabos de cobre, foi observado que os mesmos se repetem independente do método de instalação e do material isolante dos cabos para as seções nominais de 1,5 mm² a 240 mm², que para nossa sorte são os mais utilizados.

CIRCUITOS TRIFÁSICOS: Como Calcular QUEDA DE TENSÃO

Agora você já sabe!
